VLAN 실습

키워드
네트워크
패킷트레이서
VLAN
동적라우팅
스위치
NAT

알고 싶은 점

VLAN을 통한 네트워크 분리
VLAN 실습을 통한 통신 방식 추측
시나리오

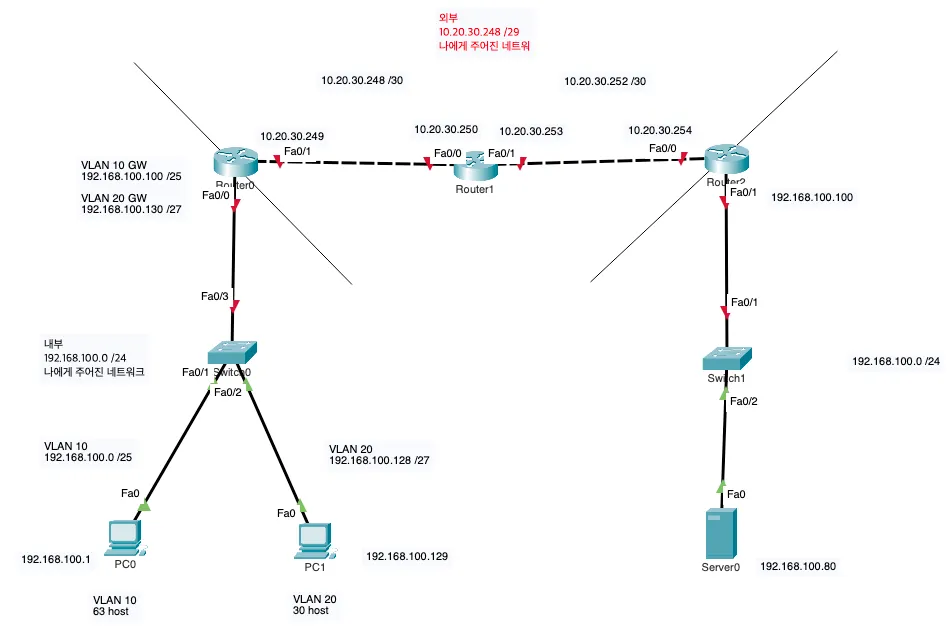

각 장비들의 IP는 위의 사진 참고
Router0과 Router2는 NAT
Router0의 내부는 VLAN을 통하여 연결
Router들끼리는 OSPF 연결
PC가 웹 서버 접속하도록

과정

1. VLAN설정

Switch0 설정

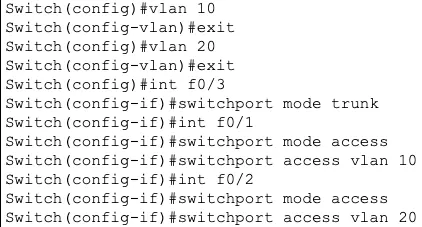

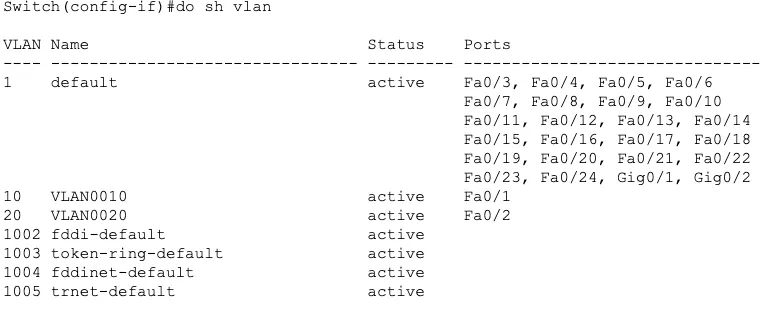

vlan 10 exit vlan 20 exit int f0/3 switchport mode trunk int f0/1 switchport mode access switchport access vlan 10 int f0/2 switchport mode access switchport access vlan 20 do sh vlan
Plain Text
복사
vlan 태그 10, 20 생성
상행 인터페이스(f0/3 Vlan 방식 설정)
하행 인터페이스 각각의 vlan에 맞게 access

Router0 설정

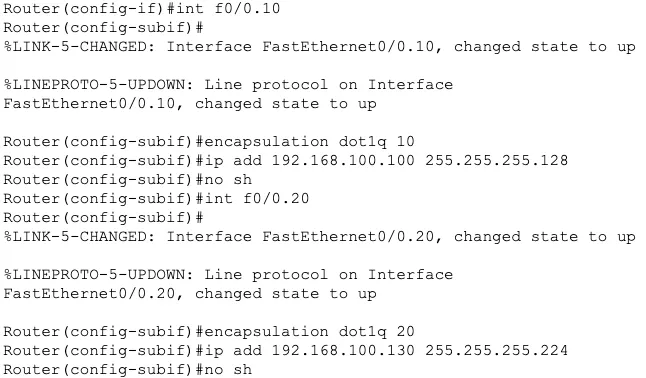

int f0/0 no sh int f0/0.10 encapsulation dot1q 10 ip add 192.168.100.100 255.255.255.128 no sh int f0/0.20 encapsulation dot1q 20 ip add 192.168.100.130 255.255.255.224 no sh
Plain Text
복사
주 인터페이스 전원 on
보조 인터페이스 진입 후 인캡슐레이션 + IP설정

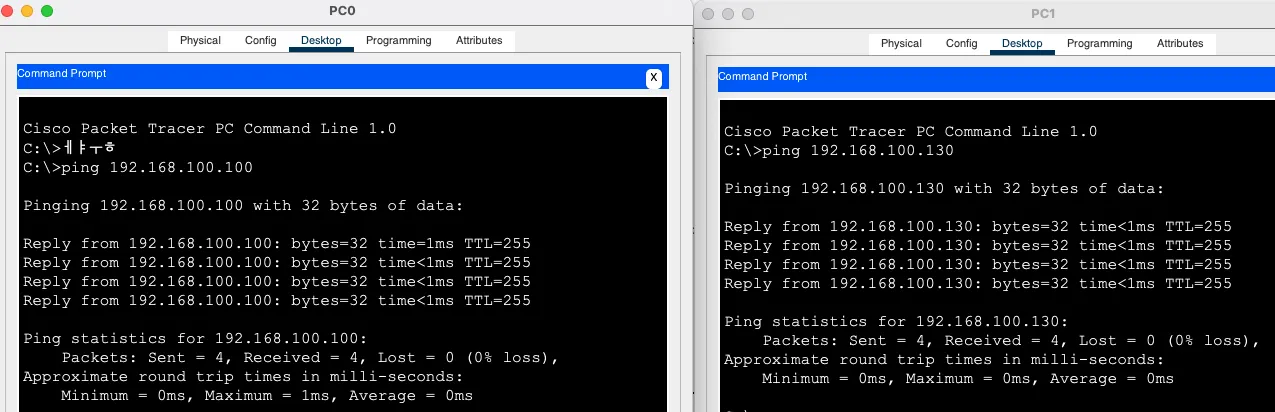

PC와 Router0 통신

2. 외부 Router 통신

IP설정과 *OSPF 설정

Router0

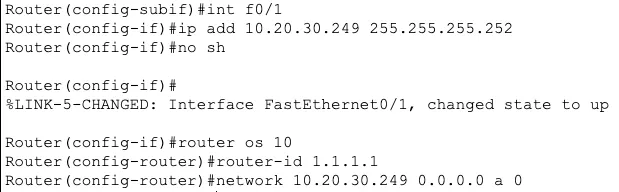

en conf t int f0/1 ip add 10.20.30.249 255.255.255.252 no sh router os 10 router-id 1.1.1.1 network 10.20.30.249 0.0.0.0 a 0
Plain Text
복사

Router1

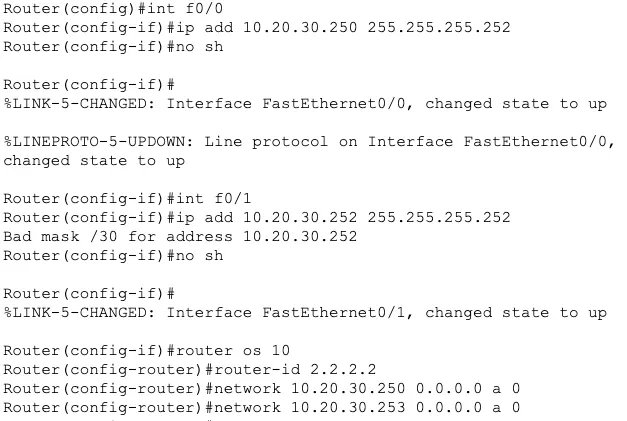

en conf t int f0/0 ip add 10.20.30.250 255.255.255.252 no sh int f0/1 ip add 10.20.30.253 255.255.255.252 no sh router os 10 router-id 2.2.2.2 network 10.20.30.250 0.0.0.0 a 0 network 10.20.30.253 0.0.0.0 a 0
Plain Text
복사

Router2

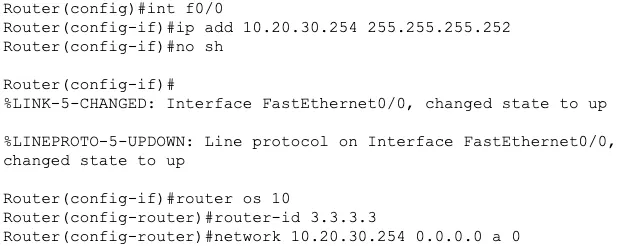

en conf t int f0/0 ip add 10.20.30.254 255.255.255.252 no sh router os 10 router-id 3.3.3.3 network 10.20.30.254 0.0.0.0 a 0
Plain Text
복사

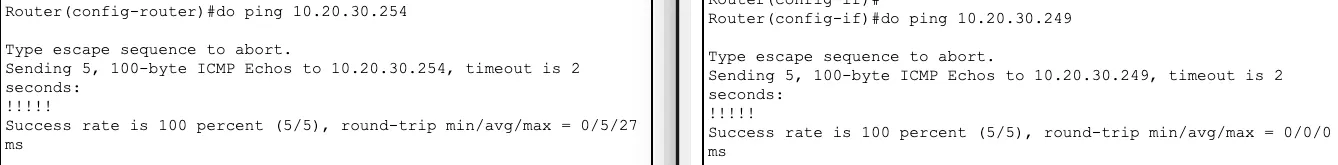

라우터끼리 통신 가능

*OSPF : 동적 라우팅에 필요한 라우팅 프로토콜 중 하나

3. Router2 내부 설정

Router2

IP설정

Server0

IP설정
디폴트 게이트웨이 192.168.100.100으로 설정

4. NAT 설정

Router0

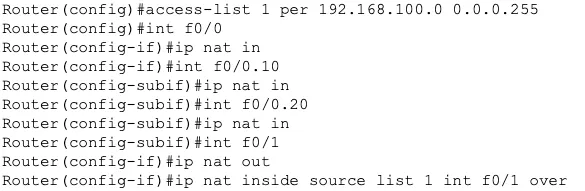

access-list 1 per 192.168.100.0 0.0.0.255 int f0/0 no sh int f0/0.10 ip nat in int f0/0.20 ip nat in int f0/1 ip nat out ip nat inside source list 1 int f0/1 over
Plain Text
복사
주의할점은, VLAN을 하게 되면 주 인터페이스와 보조 인터페이스가 생김
주 인터페이스만 내부 설정을 하면 안 되고 보조 인터페이스들 모두 내부 설정을 해줘야 정상적으로 NAT 설정이 완료됨
f0/0 인터페이스는 inside 설정을 안 해도 됨. f0/0.10 f0/0.20 논리적으로 분리가 됐기 때문에 그 두개에 대해서만 고려를 해주면 됨
논리적으로 분리가 됐기 때문에 하나는 inside, 하나는 outside 이런식으로 설정을 할 수도 있음

Router2

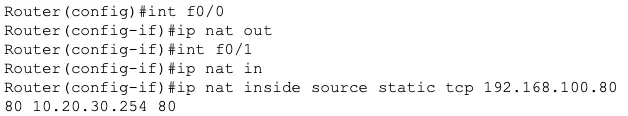

int f0/0 ip nat out int f0/1 ip nat in ip nat inside source static tcp 192.168.100.80 80 10.20.30.254 80
Plain Text
복사

결과

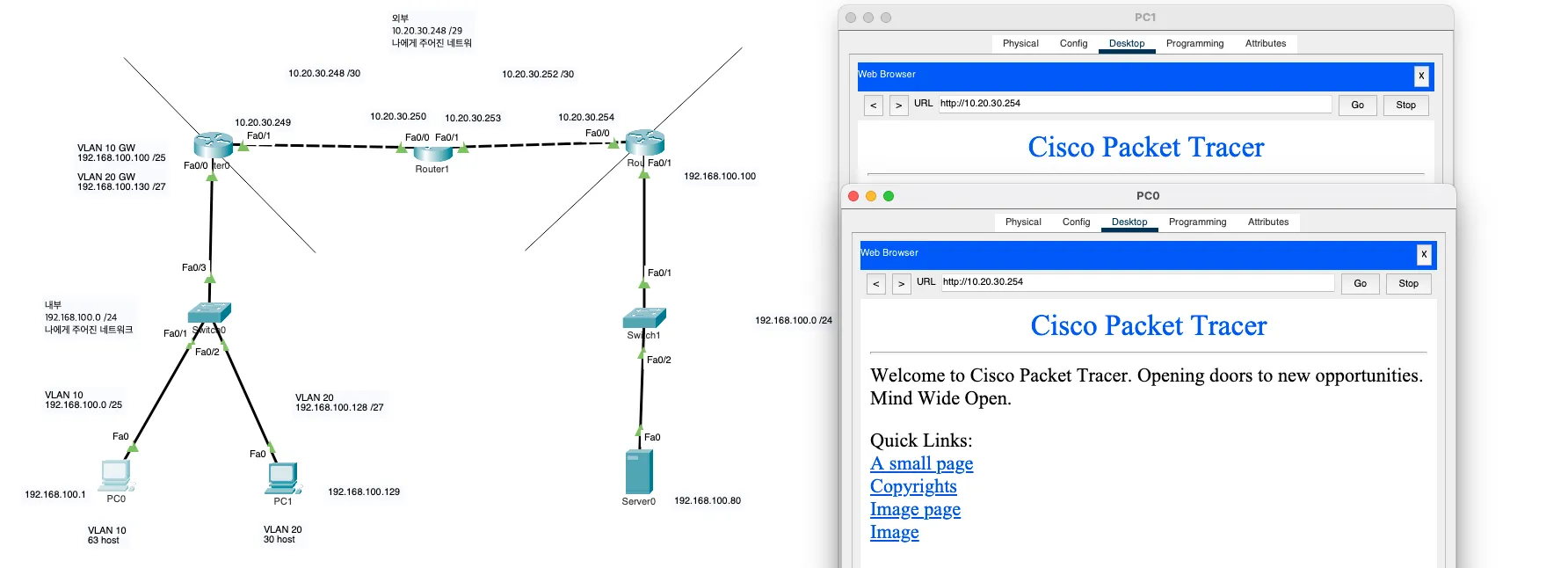

PC0 PC1에서 웹서버의 공인IP로 웹서버 접속이 가능

어려웠던 점

VLAN을 하게 되면 라우터의 인터페이스가 주 인터페이스와 보조 인터페이스들로 나뉜다. NAT 설정을 할때에 내부 설정시 주 인터페이스와 보조 인터페이스 모두 내부 설정을 꼭 해줘야 한다

성과

VLAN 설정 후 같은 VLAN 그룹은 라우터 없이도 통신 가능, 다른 VLAN은 라우터가 있어야 서로 통신 가능
VLAN 사용 후 NAT설정시, 내부 인터페이스 설정 같은 경우는 주 인터페이스와 보조 인터페이스 모두 설정을 해줘야함
