알고 싶은 점
•
다음과 같은 상황에서 PC0이 Server0의 웹서버에 접속하는 법
•
시나리오
◦

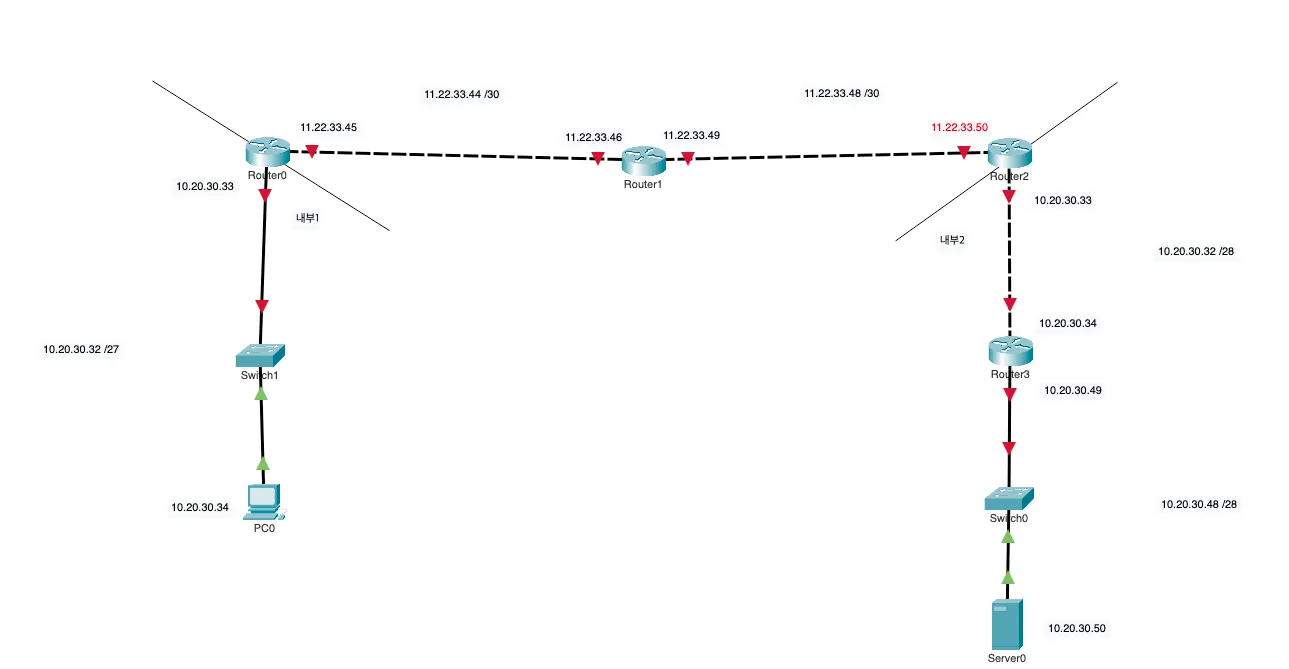

라우터, PC, 서버의 아이피는 아래와 같다
◦
Router0, Router2는 NAT 역할을 한다
◦
Router0, Router1, Router2는 서로 동적 라우팅
◦
Router2, Router3는 서로 정적 라우팅
◦
Router3는 디폴트 라우트
진행
1.
라우터, PC, 서버는 문제 조건에 맞게 IP설정
2.
외부 라우터 OSPF 프로토콜 사용하여 동적 라우팅 설정
NAT들의 사설 IP 대역은 홍보를 할 필요가 없음
→ NAT의 내부이기 때문에 NAT의 내부 라우팅은 NAT가 해결해줌
#R1
en
conf t
int f0/0
ip add 11.22.33.45 255.255.255.252
no sh
int f0/1
ip add 10.20.30.33 255.255.255.224
no sh
router os 10
router-id 1.1.1.1
network 11.22.33.45 0.0.0.0 a 0
#R2
en
conf t
int f0/0
ip add 11.22.33.46 255.255.255.252
no sh
int f0/1
ip add 11.22.33.49 255.255.255.252
no sh
router os 10
router-id 2.2.2.2
network 11.22.33.46 0.0.0.0 a 0
network 11.22.33.49 0.0.0.0 a 0
#R3
en
conf t
int f0/0
ip add 11.22.33.50 255.255.255.252
no sh
int f0/1
ip add 10.20.30.33 255.255.255.240
no sh
router os 10
router-id 3.3.3.3
network 11.22.33.50 0.0.0.0 a 0
ip route 10.20.30.48 255.255.255.240 10.20.30.34
#R4
en
conf t
int f0/0
ip add 10.20.30.34 255.255.255.240
no sh
int f0/1
ip add 10.20.30.49 255.255.255.240
no sh
ip route 0.0.0.0 0.0.0.0 10.20.30.33
Plain Text
복사
3.
NAT2와 Router3 정적 라우팅
4.
Router3 디폴트 라우팅 설정(Router3에서 NAT2 방향으로)
웹 서버에서 Router3까지는 웹서버의 게이트웨이를 Router3로 해뒀기 때문에 Router3까지는 가게 됨
단, 웹 서버(10.20.30.50)에서 출발하여 외부로 가고 싶은 경우, Router3에서 가는 법을 모름
여러가지 방법이 있지만, 시나리오 상 우리는 Router3를 디폴트 라우터로 설정하여 해결
5.
NAT1 PAT 설정
PC의 IP대역 내부 IP로 설정
내부 IP대역에서 나갈떄의 공인 IP 설정
#R1
access-list 1 per 10.20.30.32 0.0.0.31
int f0/1
ip nat in
int f0/0
ip nat out

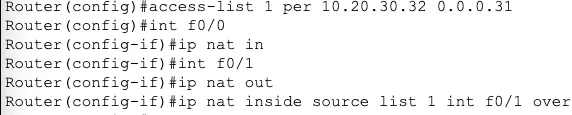

ip nat inside source list 1 int f0/0 over
Plain Text
복사
*PAT : Port Address Translation, 포트번호를 이용하여 공인IP 하나에 사설 IP 여러개 맵핑
6.
NAT2 DNAT 설정, 80번 포트로 들어오면 11.22.33.50 80 포트로 연결
#R3
int f0/0
ip nat out
int f0/1
ip nat in

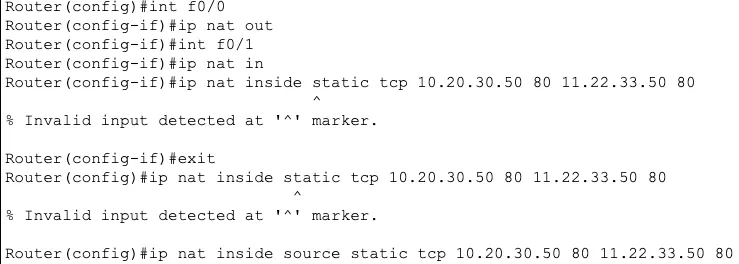

ip nat inside source static tcp 10.20.30.50 80 11.22.33.50 80
Plain Text
복사
*DNAT : Destination Nat, 특정 목적지로 향하는 주소를 변환
7.

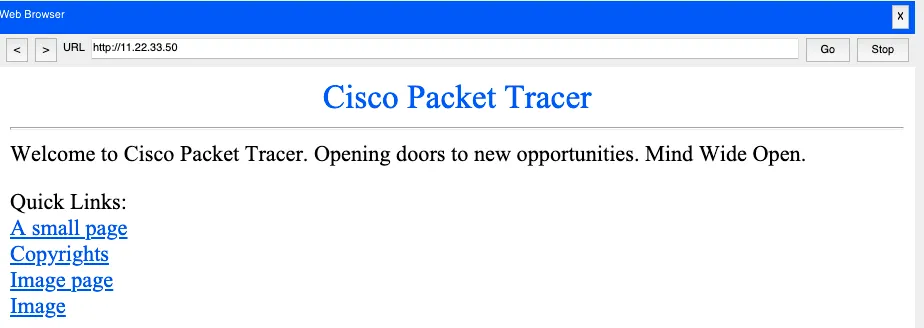

PC에서 11.22.33.50로 웹 접속을 하면 80번 포트를 타고 10.20.30.50 웹 서버로 접속
웹 서버를 가기 위해서는 무조건 11.22.33.50으로 접근을 할 수 밖에 없고, 포트를 통해 설정을 통해 원하는 곳으로 가게됨(10.20.30.50)
어려웠던 점
10.20.30.50으로 접속을 계속 시도하였는데, NAT 설정을 해뒀기 때문에 외부에서 10.20.30.50으로 접속하면 당연히 알 수가 없음. 웹 접속으로 11.22.33.50으로 하면 80번 포트를 타고 설정되어 있던 10.20.30.50으로 접속하게 됨
성과
•
NAT를 기준으로 내부와 외부의 구분을 알게 됨
•
내부의 IP가 공인IP로 되어가는 과정
•
외부에서 NAT 내부로 내가 원하는 곳을 가게 되는 과정을 알게됨
→ Port로 구분
